LED Controller RGB MINI WIFI

Haiiii guyss.. Kali ini kita akan kupas tuntas produk terbaru kita yaituu LED Controller RGB WIFI MINI. Tidak usah basa-basi lagi... Langsung aja ke T-K-P, Cekidott

Gambar dibawah ini adalah penampakan 1 pcs LED Controller RGB Mini WIFI dan Buku Petunjuk Bahasa Inggris yang akan kalian dapatkan ketika membeli produk ini

Untuk mengoperasikan LED Controller ini memerlukan aplikasi bernama Magic Home WIFI. Pada saat blog ini dibuat, kami masih menggunakan Magic Home WIFI versi 1.3.3. Jika nantinya Anda menggunakan versi terbaru dari aplikasi tersebut dan ada sedikit perbedaan baik dari letak penempatan maupun penampilan.

Mohon dimaklumi :)

NOTE : LED Controller ini hanya dapat diaplikasikan pada LED Strip RGB DC 12V/24V saja. Tidak dapat diaplikasikan pada Rangkaian HPL

PANDUAN CARA PENGGUNAAN LED CONTROLLER RGB MINI WIFI

1) Sambungkan LED Strip RGB DC 12V/24V dan Controller ke Adaptor/Power Supply DC 12V/24V

Gambar diatas menggunakan LED Strip RGB SMD 5050 DC 12V

2) Buka Aplikasi Google Play Store di Smartphone kamu

3) Cari Aplikasi ' Magic Home Wifi '

4) Download aplikasinya

5) Buka Aplikasi Magic Home WIFI

6) Klik tombol roda bergerigi

7) Selanjutnya kita harus membuat akun terlebih dahulu dengan cara klik create account (Bagi yang sudah memiliki akun, tinggal isi saja email account dan passwordnya)

8) Isi semua data-data yang diperlukan dan klik create account

9) Lalu klik sign in dan masukkan e-mail dan password yang telah kamu daftarkan sebelumnya. Setelah itu, keluar dari aplikasi Magic Home WIFI

10) Buka Setting/Pengaturan di HP kamu. Klik koneksi lalu klik WIFI

11) Hubungkan WIFI Anda ke LEDnet*** (WIFI dari Controller Anda)

12) Tunggu sampai status tersambung pada LEDnet***

13) Setelah itu, kalian buka kembali aplikasi Magic Home Wifi

14) Lalu klik tombol Setting seperti gambar dibawah ini

15) Kemudian Koneksikan ke WIFI di rumah Anda, bisa juga menggunakan WIFI Hotspot ya guys

16) Masukkan password WIFI Anda

17) Pada saat ini, WIFI LEDnet yang ada dicontroller Anda sedang dilakukan proses pairing dengan WIFI di rumah Anda

18) Setelah itu, akan muncul halaman ini. Jika Kalian ingin mengganti WIFI yang kalian punya, kalian bisa klik tombol Change WI-FI Connection. Tapi jika sudah tidak ingin mengganti, tinggal pencet back/kembali aja pada hp kalian

19) Klik dan tahan agak lama pada tombol Long Press to Modify

20) Klik tombol Change Device Type

21) Untuk mengganti warna dan kedip, klik tombol Use as RGB Controller

22) Klik sekali lagi (tidak perlu ditahan) tombol Long Press to Modify

Mode-mode pada Magic Home WIFI

a. Mode Colors

Pada mode colors kalian bebas mengatur warna dan kecerahan dengan menoel layar smartphone kalian

Contoh gambar saat mengatur warna

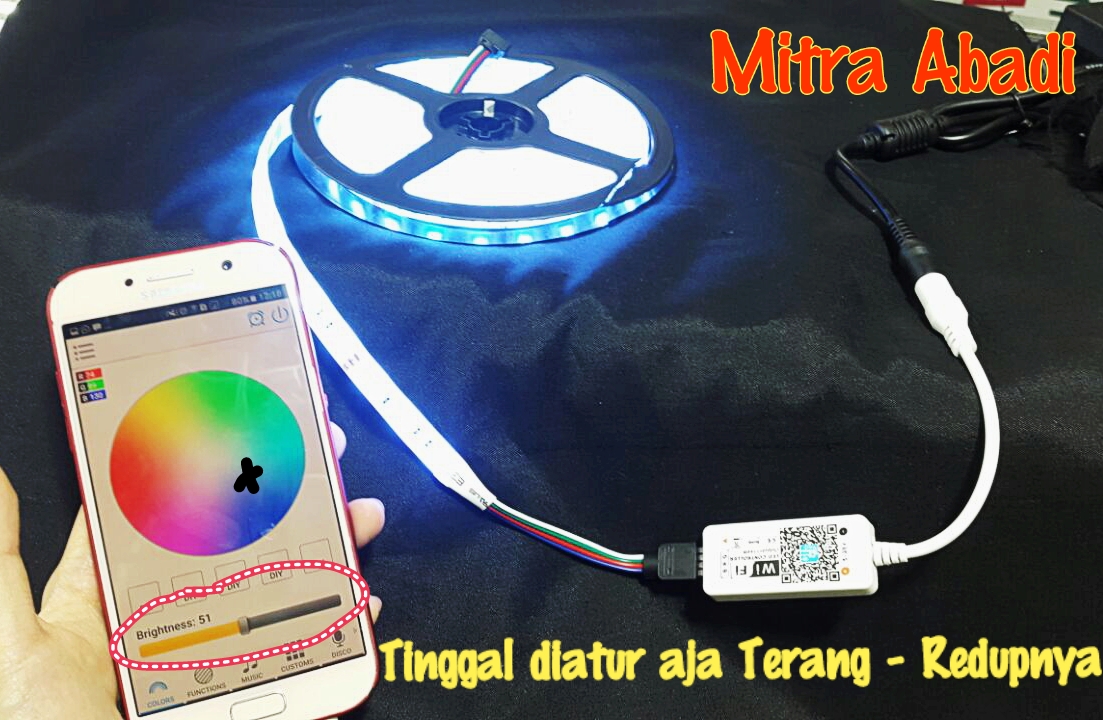

Contoh saat mengatur Terang - Redup

Terang 100%

Terang 50%

b. Mode Function

Pada mode function ini, kita bisa memilih mode warna dan kedip otomatis sesuai dengan yang kita inginkan. Untuk kecepatan kedipnya juga bisa kita atur dengan cara menggeser tombol speed.

Ada 20 mode yang tersedia yaitu :

> Seven Color Cross Fade

> Red Gradual Change

> Green Gradual Change

> Blue Gradual Change

> Yellow Gradual Change

> CYAN Gradual Change

> Purple Gradual Change

> White Gradual Change

> Red/Green Cross Fade

> Red/Blue Cross Fade

> Green/Blue Cross Fade

> Seven Color Strobe Flash

> Red Strobe Flash

> Green Strobe Flash

> Blue Strobe Flash

> Yellow Strobe Flash

> CYAN Strobe Flash

> Purple Strobe Flash

> White Strobe Flash

> Seven Color Jumping Change

c. Mode Music

Tinggal klik Select music untuk memilih lagu dari penyimpanan hp kamu dan LED Stripmu akan berkedip dan ganti warna sesuai irama lagu

d. Mode Dimmer

Klik dan tahan agak lama pada tombol Long Press to Modify

Klik tombol Change Device Type

Untuk mengatur terang-redup pada led strip, klik tombol Use as Dimmer

Tinggal diusap saja anatara warna hitam dan putih untuk mengatur kecerahan pada LED Strip

Demikian blog kita kali ini.. Semoga blog kali ini dapat membantu ya... :) Don't forget to Comment and follow aku juga ya untuk mendapatkan update-update terbaru seputar LED

Jangan lupa mampir ke Toko Mitra Abadi di tokopedia yaa.. Ayo belanja keperluan lampu LED kalian di https://www.tokopedia.com/mitra-abadi >.<

Sampai jumpa lagi in my next blog, see ya :)

Lampu Motor VS Lampu Sorot

Hai guys.. Sudah lama nih nggak nongol buat ngeblog hehe... Pada blog kali ini, akan kita kupas tuntas mengenai "Apa sih bedanya lampu yang digunakan di motor dengan lampu yang digunakan pada lampu sorot?" Bentuknya perasaan sama aja ya, yang berbeda spek-speknya itu lohh. Tanpa banyak basa-basi lagi ayo kita langsung ke TKP cekidott..

Perbedaan Lampu Motor dan Lampu Sorot

Lampu Motor => Kebutuhan cahaya lebih fokus, jangkauan jauh dan padat

Lampu Sorot => kebutuhan cahaya flood/semi fokus, jangkauan lebih pendek dan menyebar/lebar

1) HPL 10 Watt
Walaupun bentuknya sama, ada 2 spesifikasi berbeda yang ditawarkan pada HPL 10 Watt ini. Jadi jangan keliru ya guys, diantaranya sebagai berikut :

a) HPL Sorot 27 - 29V (9 x 1)
HPL jenis ini menggunakan LED Driver 10 Watt AC - DC (Driver dengan input AC, Output DC).
Contoh Input AC : Listrik AC 220V di rumah

Pada contoh kasus yang kita bahas kali ini menggunakan HPL Hualei dengan arus 300 mA dan LED driver 10 Watt AC -DC 300 mA Casing Plastik atau Casing Aluminium. Kalo kalian ingin menggunakan HPL dengan spek arus berbeda, jangan lupa sesuaikan spesifikasi arus pada HPL lampu sorot kalian juga ya

Contoh LED Driver 10 Watt AC - DC

FYI : Kalau kalian menggunakan LED Driver casing aluminium. Kalian akan ketemu 3 warna kabel berbeda dibagian input AC pada Driver, yang dijepit pake jepitan kabel warna cokelat dan biru ya guys. kabel warna kuning Groundnya, jadi tidak perlu dijepit

Contoh pengaplikasian HPL Sorot pada LED Driver AC - DC

b) HPL Motor 9 - 10,2V (3 x 3)
HPL jenis ini menggunakan LED Driver 10 Watt DC - DC (Driver dengan input DC, Output DC).
Contoh Input DC : Aki motor 12V, Power Supply 12V, Adaptor 12V

Contoh kasus yang kita bahas kali ini menggunakan HPL Hualei dengan arus 840-900 mA dan LED driver 10 Watt DC -DC 840-900 mA Tanpa Casing atau Casing Plastik. Kalo kalian menggunakan HPL dengan spek arus berbeda, jangan lupa sesuaikan spesifikasi arus pada HPL lampu motor kalian juga ya

Contoh LED Driver 10 Watt DC - DC

Contoh pengaplikasian HPL motor pada power supply 12V

2) HPL 20 Watt - 50 Watt

Dari HPL 20 Watt - 50 Watt aplikasi pemasangannya sama guys. Kita gunakan HPL 20 Watt sebagai contoh kali ini. HPL Sorot yang kita gunakan sama, yang berbeda hanyalah pengaplikasian LED Driver AC - DC dan DC - DC nya saja

Pada contoh kasus yang kita bahas kali ini, kita menggunakan HPL Hualei 20 Watt dengan arus 560-600 mA

Kalo kalian ingin menggunakan HPL dengan spek arus berbeda, jangan lupa sesuaikan spesifikasi arus pada HPL lampu sorot kalian juga ya

a) Sebagai HPL yang digunakan pada Lampu Sorot

Kita akan menggunakan LED driver 20 Watt AC - DC 600 mA Casing Plastik atau Casing Aluminium.

Contoh pengaplikasian HPL sorot pada LED Driver AC - DC

b) Sebagai HPL yang digunakan pada Lampu Motor

Kita akan menggunakan LED driver 20 Watt DC - DC 600 mA Casing Aluminium.

Contoh pengaplikasian HPL sorot pada LED Driver DC - DC

Jangan lupa untuk tambahkan heatsink pendingin sirip dan thermal glue (Lem yang mengandung zat penghantar panas) untuk menghantarkan/membuang panas dari lampu HPL ke heatsink pendingin. Biar lebih mantap dan ciamik >.< hehe

Contoh Heatsink pendingin sirip

Contoh Thermal Glue

Contoh Aplikasi

Demikian blog kita kali ini.. Semoga blog kali ini dapat membantu ya... :) Don't forget to Comment and follow aku juga ya untuk mendapatkan update-update terbaru seputar LED

Jangan lupa mampir ke Toko Mitra Abadi di tokopedia yaa.. Ayo belanja keperluan rangkaian LED kalian di https://www.tokopedia.com/mitra-abadi >.<

Sampai jumpa lagi in my next blog, see ya :)
